Raskaan tuennan ratkaisut

VARIOKIT VRB HD -ristikkopalkki raskaille kuormille ja pitkille jänneväleille

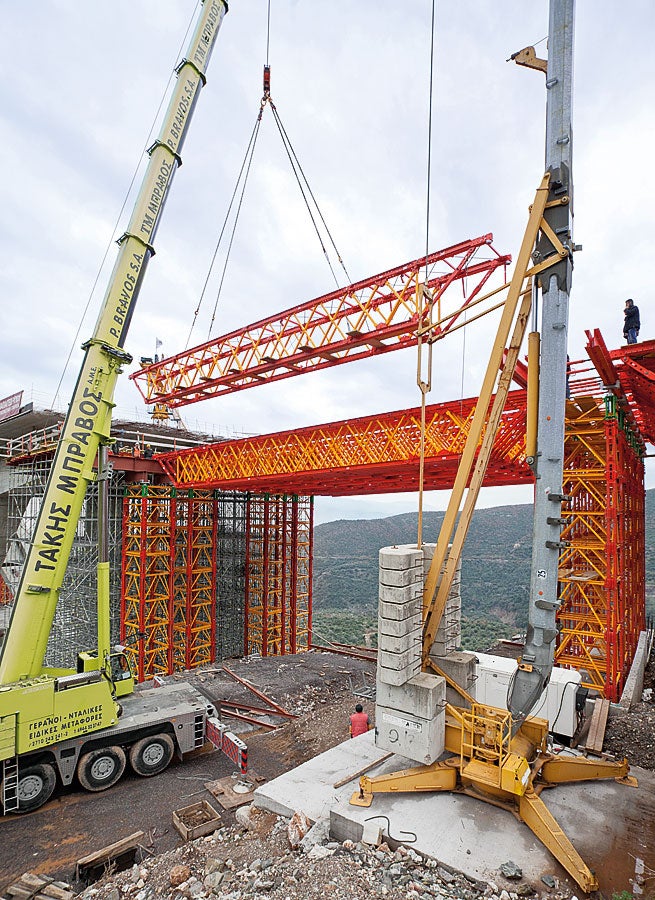

VARIOKIT VRB HD -ristikkopalkki on suuren kantavuuden ratkaisu raskaiden kuormien siirtämiseen pitkien jännevälien yli. Järjestelmä soveltuu esimerkiksi siltojen uudis- ja korjausrakentamiseen sekä vaativiin korkeisiin rakennuskohteisiin.

VRB HD on kehitetty 25–40 metrin jänneväleille, ja sen sallittu taivutusmomentti on 3 000 kNm. Suureen kantavuuteen nähden järjestelmän omapaino on alhainen, keskimäärin noin 200 kg juoksumetriä kohti.

Järjestelmä koostuu kuormituksen ja pituuden mukaan optimoiduista ristikkokehyksistä. Ristikoita yhdistelemällä ja tuelle tulevan teleskooppimaisen säädön avulla järjestelmä voidaan mukauttaa vaihteleviin jänneväleihin.

VARIOKIT VRB HD -ristikkopalkin hyödyt vaativissa rakennuskohteissa

Joustava ratkaisu vaativiin silta- ja rakennuskohteisiin

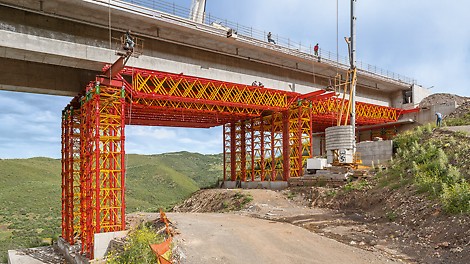

VARIOKIT VRB HD -ristikkopalkkia käytetään raskaiden kuormien siirtämiseen pitkien jännevälien yli esimerkiksi siltojen uudis- ja korjausrakentamisessa sekä vaativissa korkeissa rakennuskohteissa. Järjestelmä voidaan mukauttaa erilaisiin jänneväleihin yhdistelemällä kuormituksen ja pituuden mukaan optimoituja ristikkokehiä.

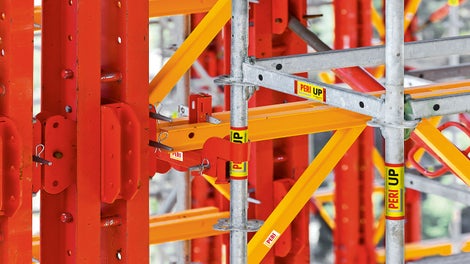

VARIOKIT VRB HD:n kanssa yhteensopivat tuotteet

VRB HD -järjestelmän ristikkotyypit

VARIOKIT VRB HD -järjestelmä koostuu kuormituksen ja pituuden mukaan optimoiduista ristikkokehyksistä. Eri ristikkotyyppejä yhdistelemällä järjestelmä voidaan mukauttaa kohteen jännevälin ja kuormitusvaatimusten mukaan.

Tukiristikko

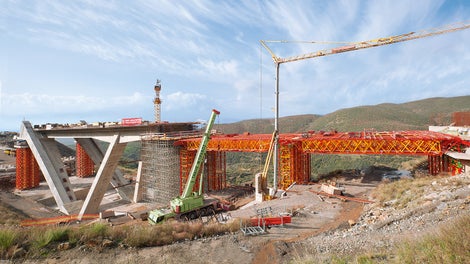

Tukiristikkoa käytetään kuormien siirtämiseen VRB HD -ristikkopalkilta HD-tukitorneille.

Liitosristikko

Liitosristikko on tarkoitettu suuremmille leikkausvoimille tukien läheisyydessä sekä käytettäväksi välitukien ja ristikkopalkin liitoskohtien yhteydessä.

Perusristikko

Perusristikkoa käytetään VRB HD -ristikkopalkin keskimmäisissä lohkoissa.

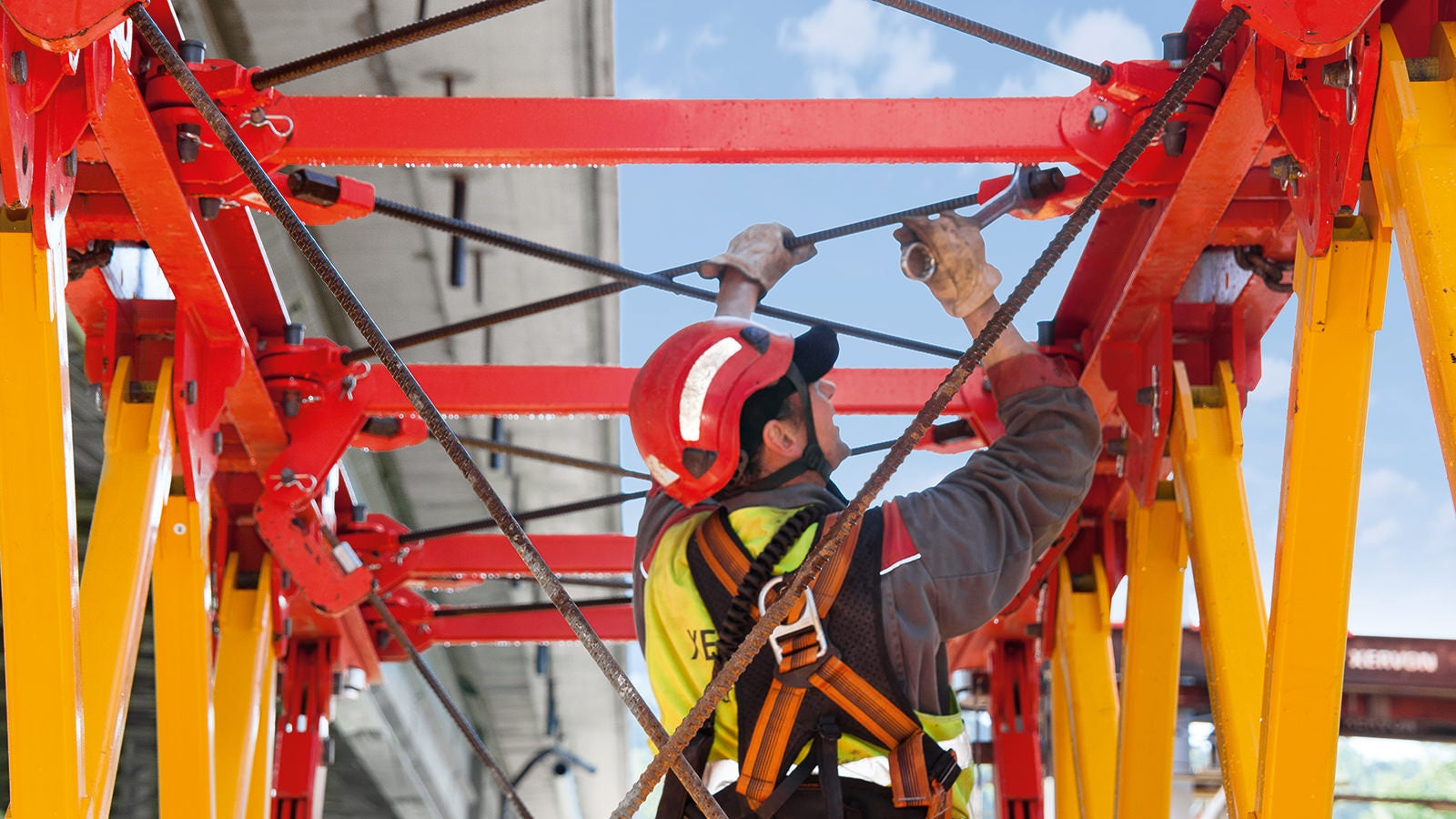

Vaaka- ja pystysuuntaisten jäykisteiden standardoitu ja keskitetty liitos mahdollistaa järjestelmän kantavuuden tehokkaan hyödyntämisen ja tukee kaluston tehokasta käyttöä.

Ladattavat dokumentit

Lataa tästä:
FAQ

Usein kysytyt kysymykset

Mihin VARIOKIT VRB HD -ristikkopalkkia käytetään?

VARIOKIT VRB HD -ristikkopalkkia käytetään raskaiden kuormien siirtämiseen pitkien jännevälien yli. Järjestelmää käytetään erityisesti sillanrakentamisessa, ja se soveltuu myös siltojen kunnostukseen sekä vaativiin korkeisiin rakennuskohteisiin.

Millaisille jänneväleille VRB HD soveltuu?

VRB HD on kehitetty 25–40 metrin jänneväleille. Erilaisia kuormituksen ja pituuden mukaan optimoituja ristikkokehiä yhdistelemällä järjestelmä voidaan mukauttaa vaihteleviin jänneväleihin.

Mikä on VRB HD -ristikkopalkin sallittu taivutusmomentti?

VRB HD -ristikkopalkin sallittu taivutusmomentti on 3 000 kNm. Järjestelmän keskimääräinen omapaino on noin 200 kg juoksumetriä kohti.

Soveltuuko VRB HD siltojen korjausrakentamiseen?

Kyllä. VRB HD soveltuu siltojen uudisrakentamisen lisäksi kunnostus- ja korjauskohteisiin, joissa raskaita kuormia on siirrettävä pitkien jännevälien yli.

Miten VRB HD mukautetaan eri jänneväleihin?

VRB HD -järjestelmä koostuu kuormituksen ja pituuden mukaan optimoiduista ristikkokehistä. Erilaisia ristikkokehiä yhdistelemällä järjestelmä voidaan mukauttaa vaihteleviin jänneväleihin.
